Lámina/tira de nitinol
Lámina/tira de nitinol
Material: NiTi, NiTiFe, NiTiCu, NiTiCo, NiTiCuCr, NiTiNb, etc.
Norma: ASTM F2063-12
Nitinol Foil/Strip is made from nickel and titanium in a near 1:1 ratio. It has a unique shape memory effect and superelasticity, widely used in medical devices, aerospace, robotics, and consumer electronics. As a leading supplier and manufacturer of premium nitinol alloys products, Heeger Metal leverages advanced technology to deliver high-quality nitinol foils and strips for various applications.
O envíenos un correo electrónico a sales@heegermaterials.com.
Nitinol Foil/Strip Data Sheet
| Material: | NiTi, NiTiFe, NiTiCu, NiTiCo, NiTiCuCr, NiTiNb, etc. |
|---|---|
| Categoría: | Superelástica y con memoria de forma |
| Estándar: | ASTM F2063-12 |
| Dimensión: | Foil: ≥0.05 mm thickness, ~100 mm width Strip: 0.254-1.016 mm thickness, 0.61-5.08 mm width O personalizado según requisitos específicos |
| Superficie: | Laminado en frío, decapado o brillo espejo |
| Temperatura Af: | -10 ℃ a 120 ℃ |
| Temperamento: | Recocido y sin recocido |
¿Qué es la aleación de nitinol?
El nitinol, también llamado aleación con memoria de forma NiTi, es una aleación metálica compuesta de níquel y titanio, normalmente en una proporción cercana a 1:1. Tiene un efecto de memoria de forma y una superelasticidad únicos. Tiene un efecto único de memoria de forma y superelasticidad, lo que le permite volver a una forma preestablecida cuando se calienta o recuperar su forma original después de una deformación significativa. Ofrece un índice de expansión superior a 20%, una vida a la fatiga de 107 ciclos, propiedades de amortiguación diez veces superiores a las de los muelles normales y una resistencia a la corrosión superior a la del acero inoxidable. Debido a su excelente biocompatibilidad, resistencia a la corrosión y propiedades mecánicas, la aleación de nitinol se utiliza ampliamente en dispositivos médicos (por ejemplo, stents y alambres de ortodoncia), aeroespacial, fabricación industrial y productos de consumo.
Lámina/tira de nitinol
Nitinol Foil/Strip is known for its unique shape memory effect and superelasticity. At room temperature, the Nitinol foil or strip can undergo significant deformation and fully recover its original shape, while heating it to a specific temperature triggers its ability to “remember” and return to a pre-set form. It also has excellent biocompatibility, corrosion resistance, and high fatigue life, making it widely applied in medical, aerospace, automotive, electronics, and energy industries. Its high damping performance and temperature sensitivity further expand its potential in vibration damping, temperature control, and smart structures. HM can offer customized solutions for thickness, width, lengths, and surface state according to specific requirements.
Nitinol Foil
Nitinol Foil
Nitinol Strip/Ribbon
Nitinol Foil Specifications
| Estándar | ASTM F2063-12 |
|---|---|
| Af Temperature | -10°C to 120°C |
| Talla | Thickness: minimum 0.05 mm Anchura: ~100 mm Longitud: personalizada Se pueden personalizar otras dimensiones según los requisitos específicos |
| Superficie | Cold-rolled |
| Available Shape | Coils, or Sheets |
Nitinol Strip Specifications
| Estándar | ASTM F2063-12 |
|---|---|
| Af Temperature | -10°C to 120°C |
| Talla | Thickness: 0.254~1.016 mm Width: 0.61~5.08 mm Width to thickness ratio: 2 to 20 Se pueden personalizar otras dimensiones según los requisitos específicos |
| Superficie | Cold-rolled, Pickled |
| Available Shape | Coils, or Straight |
Nitinol Foil/Strip Material Chemical Composition
| Composición química (wt%) | ||||
|---|---|---|---|---|
| Fe | Ni | Cr | Cu | Nb |
| ≤0.05 | 54.5-57.0 | ≤0.01 | ≤0.01 | ≤0.025 |
| C | Ti | Co | N+O | H |
| ≤0.05 | Equilibrado | ≤0.05 | ≤0.050 | ≤0.005 |
Nitinol Foil/Strip Mechanical Properties: Superelastic Grades
| Trabajado en frío | Superelástica | |||||||
|---|---|---|---|---|---|---|---|---|
| Grado | Lingote As(℃) | Min. Uts(psi) | Alargamiento(%) | Min. Uts(psi) | Alargamiento(%) | Meseta de carga(ksi) | Meseta de descarga(ksi) | Activo Af (℃) |
| Nitinol #1 | -35 a -10 | 220,000 | >4 | 180,000 | >10 | >70,000 | >20,000 | De +10 a +18 |
| Nitinol #2 | -45 a -15 | 250,000 | >4 | 210,000 | >10 | >80,000 | >35,000 | 0 a +18 |
| Nitinol #4 | -10 a +10 | 220,000 | >4 | 180,000 | >10 | >65,000 | >7,000 | De +14 a +22 |
| Nitinol #9 | ≥ +35 | 220,000 | >4 | 160,000 | >10 | >75,000 | >25,000 | ≤0 |
Nitinol Foil/Strip Mechanical Properties: Shape-Memory Grades
| Trabajado en frío | Memoria de forma | |||||||
|---|---|---|---|---|---|---|---|---|
| Grado | Lingote As(℃) | Min. Uts(psi) | Alargamiento(%) | Min. Uts(psi) | Alargamiento(%) | Meseta de carga(ksi) | Meseta de descarga(ksi) | Activo Af (℃) |
| Nitinol #5 | ≥ +85 | 220,000 | >3 | 160,000 | >10 | N/A | N/A | ≥ +85 |
| Nitinol #6 | de +35 a +85 | 220,000 | >3 | 160,000 | >10 | N/A | N/A | de +40 a +80 |
| Nitinol #8 | De +10 a +35 | 220,000 | >3 | 160,000 | >10 | N/A | N/A | +22 a +40 |
Nitinol Foil/Strip Advantages
- Efecto memoria de forma
- Superelasticidad
- Excelentes propiedades mecánicas
- Resistencia a la corrosión
- Biocompatibilidad
- Sensibilidad a la temperatura
- Gran capacidad de amortiguación
Nitinol Foil/Strip Surface Finish
- Negro: La superficie es “tal como se estampó” o “tal como se estiró”, conservando una capa de lubricantes y óxidos de procesamiento.
- Limpio: La superficie se limpia químicamente para eliminar todos los lubricantes y óxidos.
- Suelo: La superficie es sin centros para eliminar todo el revestimiento y lograr un control preciso de las dimensiones.
Nitinol Foil/Strip Applications
- Médico: Vascular stents, surgical clips, orthodontic wires, and flexible guidewires.
- Aeroespacial: Micro-actuators and sensors for variable structures.
- Industrial: Actuators, valves, and damping materials.
- Productos de consumo: Eyeglass frames and smart textiles.
- Robotics: Flexible drivers and deformable components.
Nitinol Foil/Strip Packaging
Nitinol Foil/Strip products are carefully placed in wooden cases or cartons, with additional support from soft materials, to prevent shifting during transportation. This packaging method guarantees the integrity of the products throughout the delivery process.
Descargar
Solicitar presupuesto
Lo comprobaremos y le responderemos en 24 horas.
Otros productos de nitinol
Heeger Metal ofrece una amplia gama de productos de aleación de titanio, incluido el Nitinol, en diversas formas, como polvos y piezas acabadas, con opciones de personalización disponibles. Conocido por sus propiedades únicas de memoria de forma, excepcional resistencia, resistencia a la corrosión y biocompatibilidad, el Nitinol es ideal para su uso en dispositivos médicos, aeroespacial, robótica y otras aplicaciones de ingeniería avanzada.

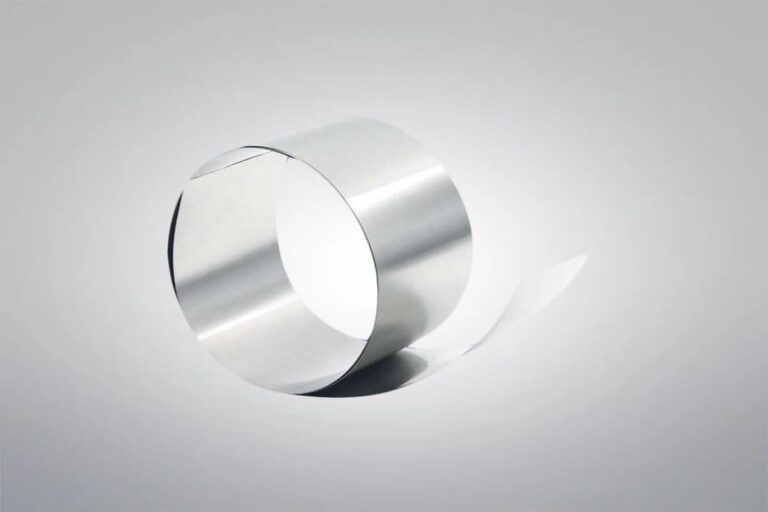

Otros productos de lámina/tira/cinta
